Jednokloubové sloupové manipulátory

Jednokloubové sloupové manipulátory

Jednokloubové manipulátory jsou navrženy pro efektivní manipulaci s břemeny uvnitř i venku výrobních a skladových hal. Díky kladkostroji s ručním postrkem nebo elektrickým pojezdem zajišťují bezpečný a snadný pohyb nákladů. Tyto dílenské jeřáby najdou své uplatnění všude tam, kde je potřeba spolehlivé a flexibilní řešení pro manipulaci s těžkými břemeny.

Využití:

Manipulace s břemeny venku a uvnitř výrobních a skladových hal pomocí kladkostroje s ručním postrkem nebo elektrickým pojezdem.

Technický popis základního provedení:

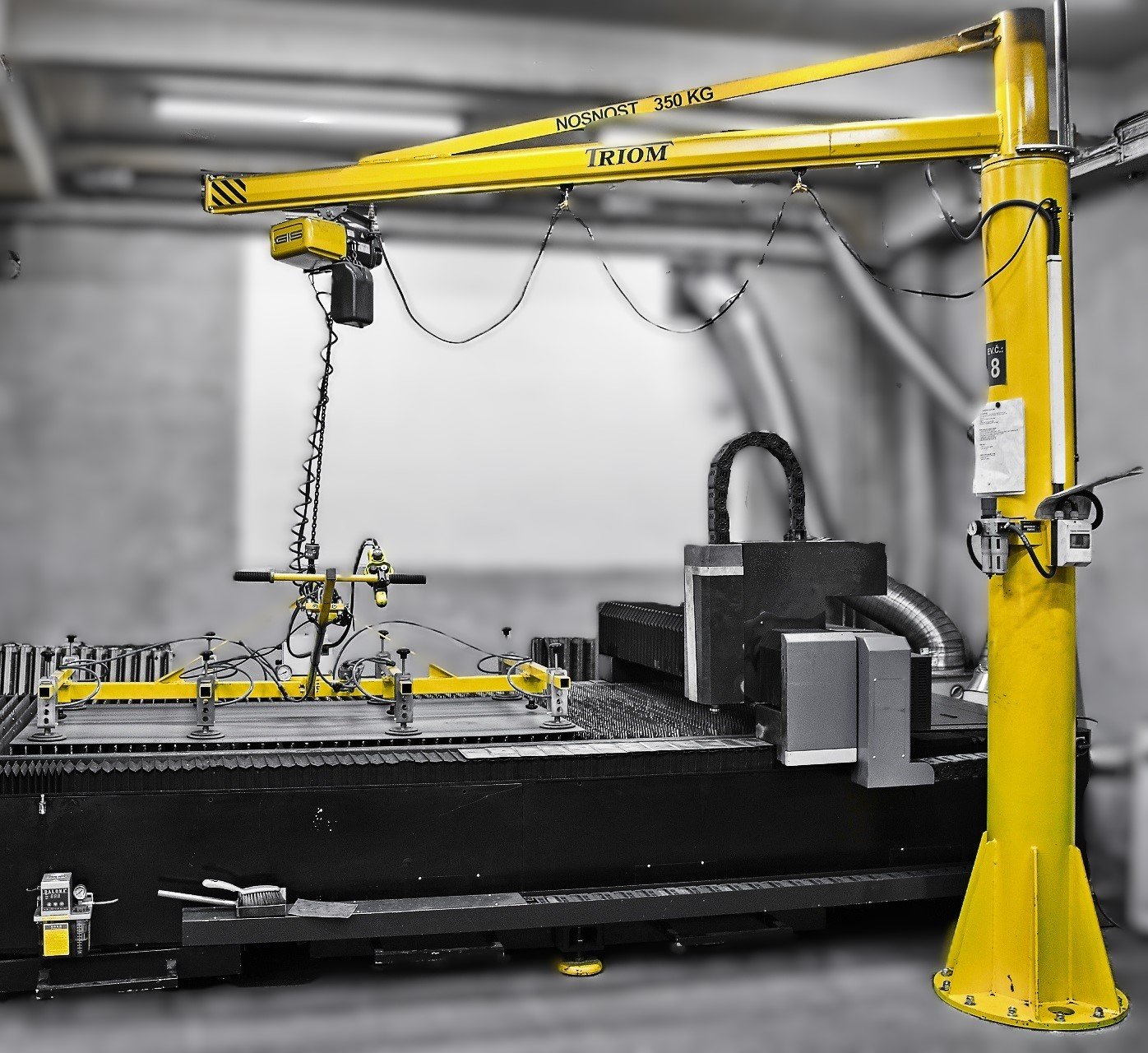

Otočné rameno profilu I nebo C je uloženo na hřídeli na kuličkových ložiskách a k sloupu manipulátoru je připevněno pomocí šroubů na výkyvném loži, které slouží pro vyvážení osy ramene tak, aby nedocházelo k samovolnému otáčení ramene.  Rameno je vybaveno třecí brzdou.
K zamezení protočení ramene o 360 stupňů nebo k vymezení pracovního prostoru slouží dorazy na přírubě hřídele otočného ramene.

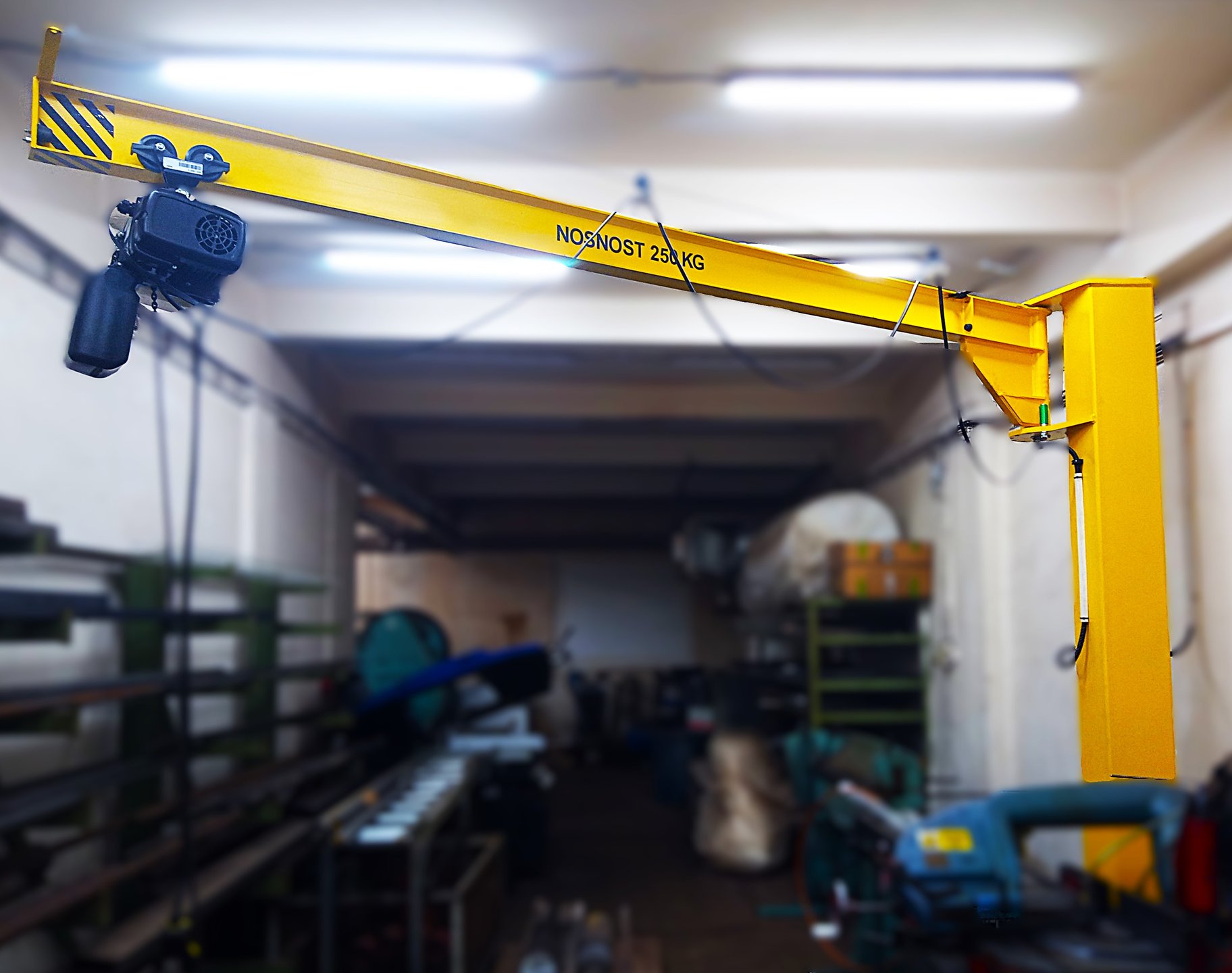

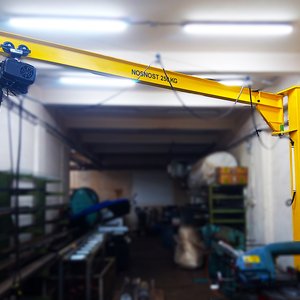

Otočné rameno lze umístit kromě standartního provedení na sloupu také na stěnu nebo na stropní konstrukci haly.

Základní technické parametry:

Vybavení:

E - Elektro-příslušenství 400 V s vypínačem a kabeláží
  - Kladkostroj GIS nebo Demag, oba s postrkem nebo s elektrickým
    pojezdem se dvěma rychlostmi zdvihu
R - Bez elektrického vybavení např. ruční ovládání kladkostroje
P - Pneu-příslušenství s uzavíracím ventilem a úpravnou jednotkou stlačeného vzduchu.
