Speciální manipulátory

Využití:
Zařízení je určeno  pro manipulace se zakládacími vozíky.

Technický popis zařízení:
Základem konstrukce polohovadla jsou plechové nosné výpalky a dva lineární pohony umístěné svisle pod horní deskou, pohon je zajištěn elektro převodovkou s brzdou, pohánějící oba lineární pohony současně. Na lineární pohony jsou namontovány nosné vzpěry a na tyto vzpěry je připevněna horní deska. Dále je polohovadlo opatřeno koncovými spínači, které určují správnou pozici horní desky.

Základní technické parametry:
Název:              Manipulační polohovadlo
Typ:                 MZ 08
Druh pohonu:    elektrický zdvih
Druh práce:       manipulace se zakládacími vozíky
Nosnost:           500 kg rovnoměrně rozmístěných na polohovadle
Výška zdvihu:    400 mm

Využití a technický popis zařízení:

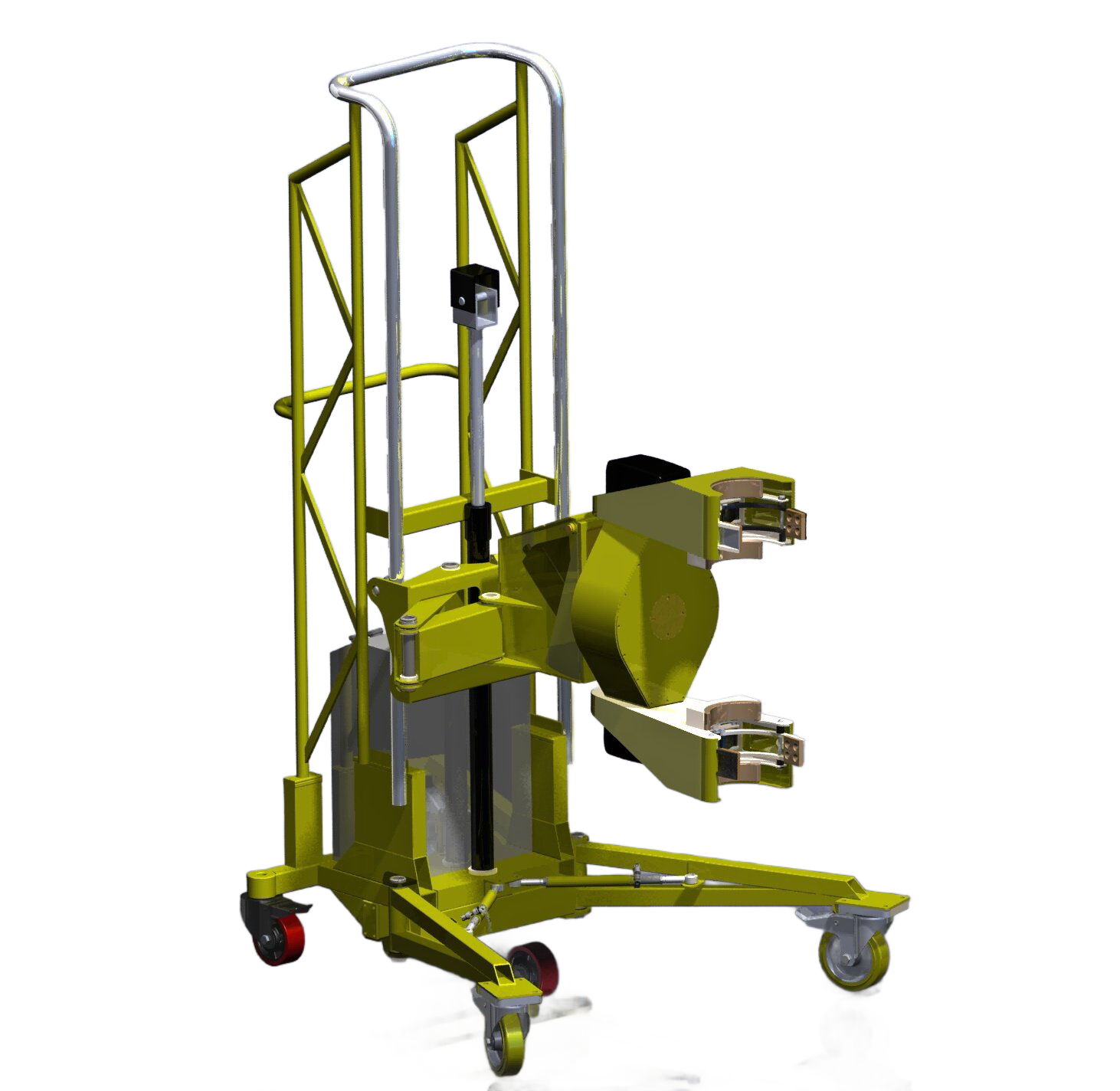

Manipulátor monokrystalů  je  technologické  strojní  zařízení  umožňující manipulaci s monokrystaly křemíku do hmotnosti 85 kg, které uchopí v zavěšené poloze a umožní bezpečné vyjmutí monokrystalu z tažící pece.
Jedná se o jednoúčelové zařízení, které není určeno pro manipulaci jakýmkoliv jiným břemenem, pokud nebylo s výrobcem projednáno i jiné použití. Konkrétní  provedení zařízení  je předmětem  obchodní smlouvy o dodávce zařízení.
Základem  konstrukce  jsou uzavřené profily, trubky a výpalky.
Z těchto je svařen podvozek, konstrukce zdvihu i manipulační část. V podvozku manipulátoru je umístěno hydraulické čerpadlo, trakční baterie 12V, nabíjecí stanice a elektroinstalace ovládání manipulátoru. Na skříni je umístěn základní ovládací panel.

Základní technické parametry:
Název:                         Manipulátor monokrystalů
Typ:                            MA10
Druh pohonu:               hydraulický zdvih,
                                 elektrické aktuátory - náklon + uchopení
                                 elektrický motor - otáčení
Druh práce:                  manipulace s monokrystaly křemíku
Nosnost manipulátoru:   85 kg
Výška zdvihu:               1700 mm

Využití  zařízení:
Zvedák hliníkových svitků je technologické strojní zařízení umožňující manipulaci s hliníkovými svitky do hmotnosti 350kg. Zvedák svitků je upevněn na vysokozdvižný vozík. V provozu šetří pracovní síly a snižuje tělesnou námahu. Neklade zvláštní nároky na údržbu a opravy.

Technický popis zařízení:
Zvedák hliníkových svitků je tvořen svařovaným rámem s posuvnými upínkami pro upnutí svitků s různými průměry. Rám je otočně uchycen k příčníku tak, aby bylo možno svitky otáčet z vodorovné polohy na paletě do svislé polohy nutné k nasazení na odvíjecí zařízení. Manipulace z vodorovné do svislé polohy je prováděna šroubovým převodem a pravoúhlou převodovkou poháněnou elektromotorem.

Základní technické parametry:
Druh pohonu:           elektrický
Druh práce:              manipulace se svitkyplechů
Nosnost zvedáku:     350 kg
Výška zdvihu:           2500 mm
Rozměr:                  1480 x 1860 x 1200 mm

Využití:
Závěsný manipulátor s chapadlem je zařízení pro manipulaci se skořepinovými formami. Je určen pro zavěšení na pojezdové dráze DEMAG, instalované na stropní konstrukci. Tímto řešením je zajištěn značný manipulační rozsah v příčném a podélném směru.

Technický popis provedení:
Jedná se o provedení pneumatického manipulátoru s teleskopickým svislým ramenem, které tvoří dvě trubky, z nichž spodní trubka menšího průměru se při zdvihu zasouvá do horní trubky.
Horní trubka je objímkou upevněna k pojezdovému vozíku, který umožňuje pohyb po dráze. K horní trubce teleskopu je objímkou upevněn pneumatický válec FESTO, zajišťující zdvih manipulátoru.
Ve spodní části manipulátoru je otočným členem připojen závěs manipulátoru s chapadlem na jednom konci a s ovládacím panelem s řídítky na druhém konci.
Chapadlo pro uchopování skořepinových forem je tvořeno vyoseným ramenem, připojeným k závěsu teleskopu přírubou. Na konci raménka se nacházejí čelisti chapadla s vyměňovacími vložkami pro uchopení skořepiny. Upnutí a odepnutí břemene se provádí pneumaticky pomocí FESTO válce.

Základní technické parametry:
Nosnost manipulátoru:  125 kg
Nosnost chapadla:        50 kg
Výška zdvihu:              1000 mm
Manipulační rozsah:      dle pojezdové dráhy DEMAG
